Продукт LC в оптоволокне

Что означает LC в оптоволокне?

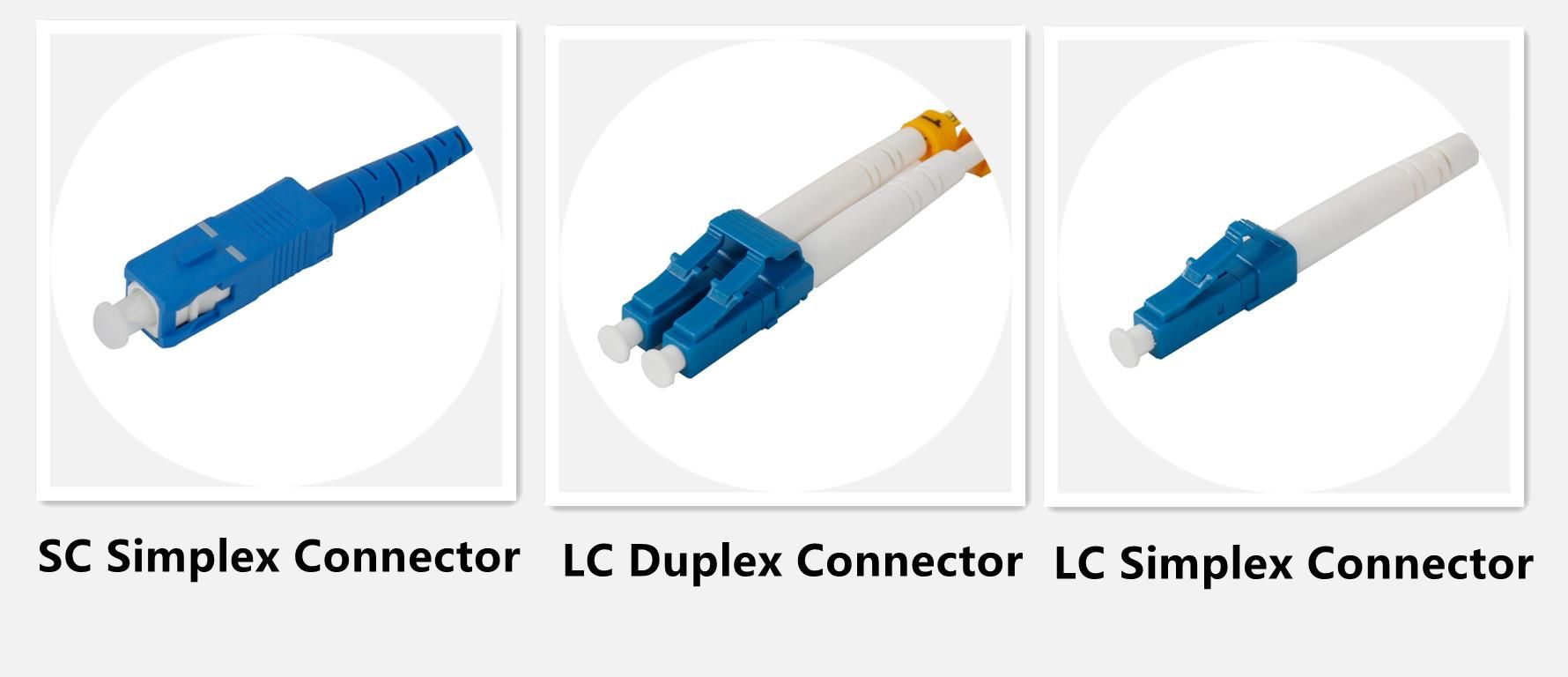

LC обозначает тип оптического разъема, полное название которого Lucent Connector.Это название связано с тем, что разъем LC был впервые разработан Lucent Technologies (на данный момент Alcatel-Lucent) для телекоммуникационных приложений.В нем используется механизм удерживающего выступа, а корпус разъема напоминает квадратную форму разъема SC.Подобно соединителю типа SC, волоконно-оптический соединитель LC легко вставляется и снимается, обеспечивая надежную и точную посадку в соответствии со стандартами TIA/EIA 604.До сих пор он по-прежнему является одним из самых популярных оптоволоконных разъемов на оптоволоконном рынке.

Что делает разъем LC?

Из-за различных применений и предпочтений производителей не все разъемы LC созданы одинаковыми.Тем не менее, есть еще некоторые общие особенности, которыми обладают разъемы LC:

Малый форм-фактор: разъем LC вдвое меньше обычных разъемов, таких как разъемы SC, FC и ST.Компактная и надежная конструкция позволяет использовать разъемы LC в приложениях с высокой плотностью размещения.

Низкие вносимые потери: разъем LC имеет функцию настройки с шестью позициями для достижения очень низких вносимых потерь за счет оптимизации выравнивания волоконных жил.

Что такое волоконно-оптические решения LC?

Волоконно-оптические решения LC: волоконно-оптические соединители LC, соединительные кабели LC, адаптеры LC, патч-панели LC, аттенюаторы LC и т. д., каждое из которых доступно для множества нужд в таких приложениях, как телекоммуникационные сети, локальные сети и т. д.

Решение для оптоволоконных разъемов LC

Как правило, существует две версии разъемов LC: разъем для оптоволоконного патч-кабеля и разъем для установки за стеной (BTW).

Разъемы LC для перемычек

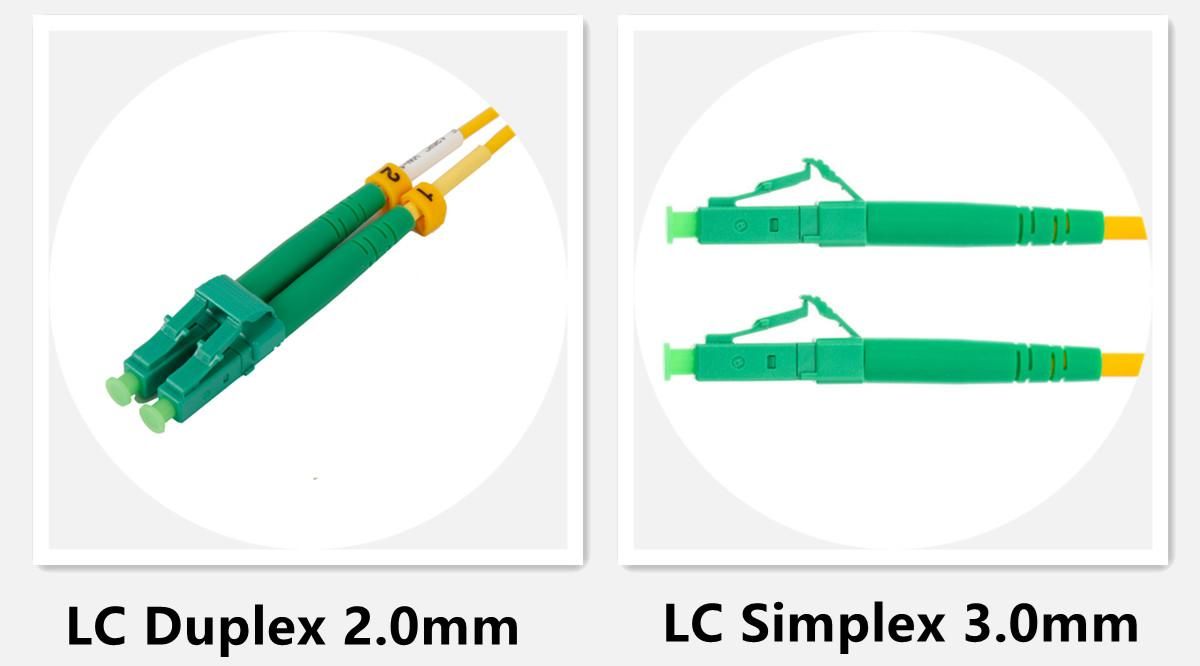

Существует два типа разъемов LC для перемычек.Соединители LC от 1,5 до 2,0 мм предназначены для установки на оптоволоконные канаты диаметром от 1,5 до 2,0 мм.В то время как разъемы LC 3,0 мм предназначены для установки на канат 3,0 мм.Для разъемов доступны как симплексные, так и дуплексные волокна.На следующем изображении показаны два разъема LC с разным диаметром сердечника.

Соединители LC BTW

Разъем BTW — это более короткая версия LC, предназначенная для буферного волокна 0,9 мм.Как правило, он используется на задней стороне оборудования.Существует один тип разъема LC BTW, основанный на цельном разъеме — цельный разъем LC BTW.

Решение для оптоволоконного кабеля LC

Стандартный оптоволоконный соединительный кабель LC

Волоконно-оптический соединительный кабель LC-LC с двумя оптоволоконными разъемами LC на обоих концах является наиболее часто используемым типом оптоволоконного кабеля в отрасли.По сравнению с другими распространенными оптоволоконными кабелями, волоконно-оптические кабели LC обеспечивают высокую плотность и надежную работу в большинстве приложений.Стандартные волоконно-оптические соединительные кабели LC можно разделить на одномодовые (OS1/OS2) и многомодовые (OM1/OM2/OM3/OM4/OM5), дуплексные и симплексные оптоволоконные кабели.

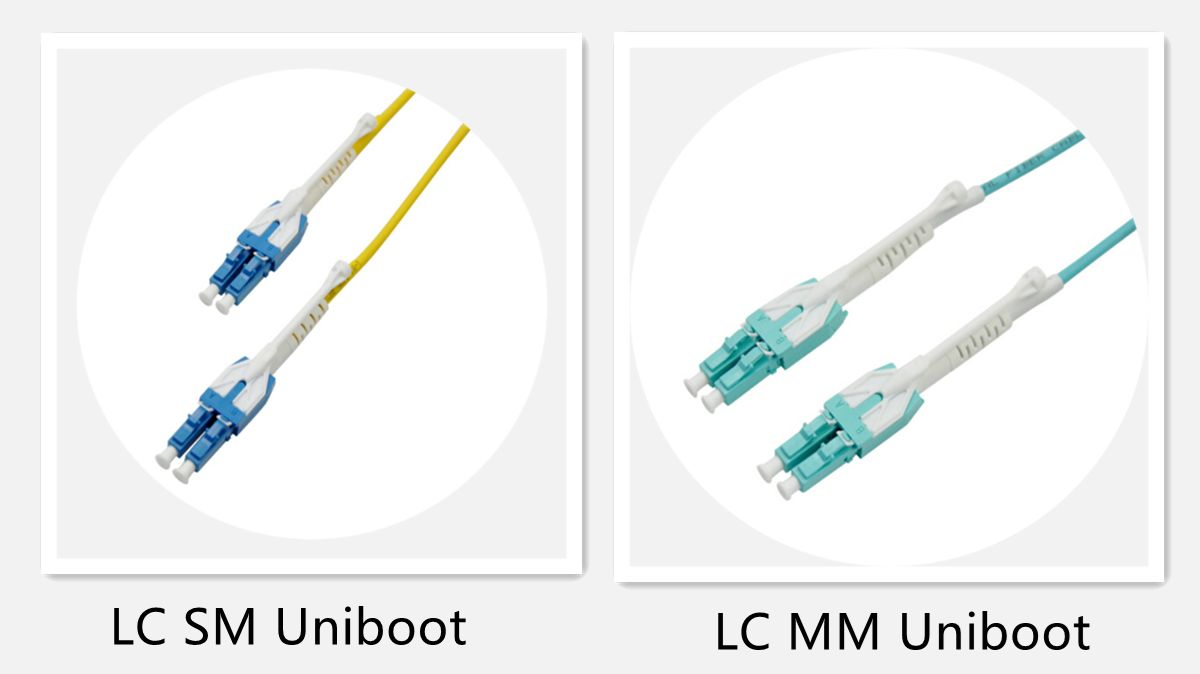

Волоконно-оптический соединительный кабель Uniboot LC

Чтобы справиться с тенденцией «высокой плотности» в центрах обработки данных, родился оптоволоконный кабель uniboot LC.

Волоконно-оптический соединительный кабель LC со сверхнизкими потерями

Волоконно-оптический кабель LC со сверхнизкими потерями — это один из волоконно-оптических соединительных кабелей с высочайшими характеристиками, отличающийся прочным цельным коннектором с защелкой, который до 4 раз прочнее, чем стандартные коннекторы.Стандартные волоконно-оптические кабели LC обеспечивают вносимые потери на уровне 0,3 дБ, в то время как волоконно-оптические кабели LC со сверхнизкими потерями обеспечивают вносимые потери всего 0,12 дБ, обеспечивая исключительную производительность и более низкое энергопотребление.Этот тип оптоволоконного кабеля обычно имеет разъем класса B, обеспечивающий сверхнизкие значения IL и RL и предотвращающий создание кода ошибки и ухудшение сигнала.Волоконно-оптический кабель LC со сверхнизкими потерями доступен в одномодовых и многомодовых кабелях.

Армированный оптоволоконный соединительный кабель LC

Волоконно-оптические патч-корды Armored LC сохраняют те же характеристики, что и стандартные волоконно-оптические патч-корды LC.Но по сравнению со стандартными оптоволоконными патч-кордами LC, они изготовлены из армированных волоконно-оптических кабелей и являются более прочными и надежными, чтобы защитить кабель от укусов грызунов, давления или скручивания.Хотя они более прочны, чем стандартные кабели, они на самом деле такие же гибкие, как и стандартные, и их трудно сломать при изгибе.Кроме того, внешний диаметр армированного оптоволоконного соединительного кабеля LC подобен стандартному оптоволоконному соединительному кабелю LC, что позволяет сэкономить много места.

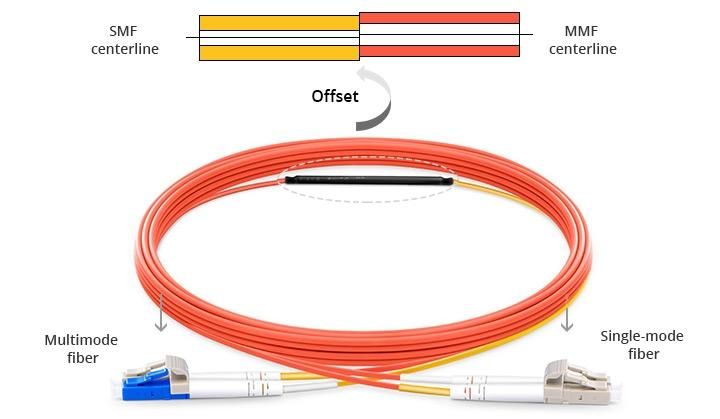

Соединительный кабель LC с формированием режима

Патч-кабели LC с согласованием мод сочетают в себе многомодовый оптоволоконный кабель и одномодовый оптоволоконный кабель с калибровкой.Они построены в виде обычных дуплексных соединительных кабелей LC, что упрощает установку кабелей без необходимости использования других дополнительных сборок.Он предназначен для приложений Gigabit Ethernet с большой длиной волны.В некоторых случаях, когда стандартный многомодовый патч-корд LC нельзя напрямую подключить к некоторым оптическим модулям 1G/10G, патч-корды LC с регулировкой режима решат эту проблему, сэкономив клиентам затраты на модернизацию оптоволоконной сети.Обычно используемые соединительные кабели LC для формирования режима включают разъем LC-LC, разъем LC-SC и разъем LC-FC с многомодовыми оптоволоконными кабелями.

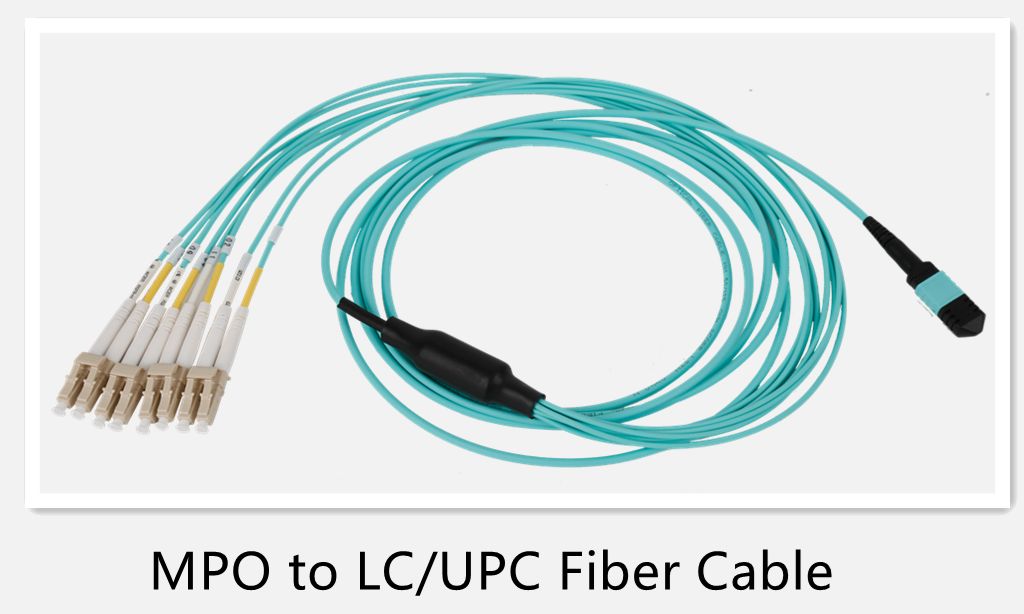

LC/MTP/MPO/SC/FC/ST-LC Отрывной волоконно-оптический соединительный кабель

Кабель Breakout, или так называемый Fall-out кабель, содержит несколько волокон, каждое из которых имеет свою собственную оболочку, а затем заключено в одну общую оболочку.Количество волокон варьируется от 2 до 24 волокон.Есть два случая для разводного кабеля LC.Один из них заключается в том, что оптоволоконный коммутационный кабель имеет одинаковые разъемы на каждом конце, что означает, что оба конца являются разъемами LC.В другом случае на каждом конце волокна есть разные разъемы.Один конец - LC, а другой может быть MTP, MPO, ST, FC и т. д. Патч-кабели с прорывом волокна широко применяются в телекоммуникационных сетях, центрах обработки данных и т. д., предоставляя вам преимущество нескольких разъемов без необходимости изменения вся система.

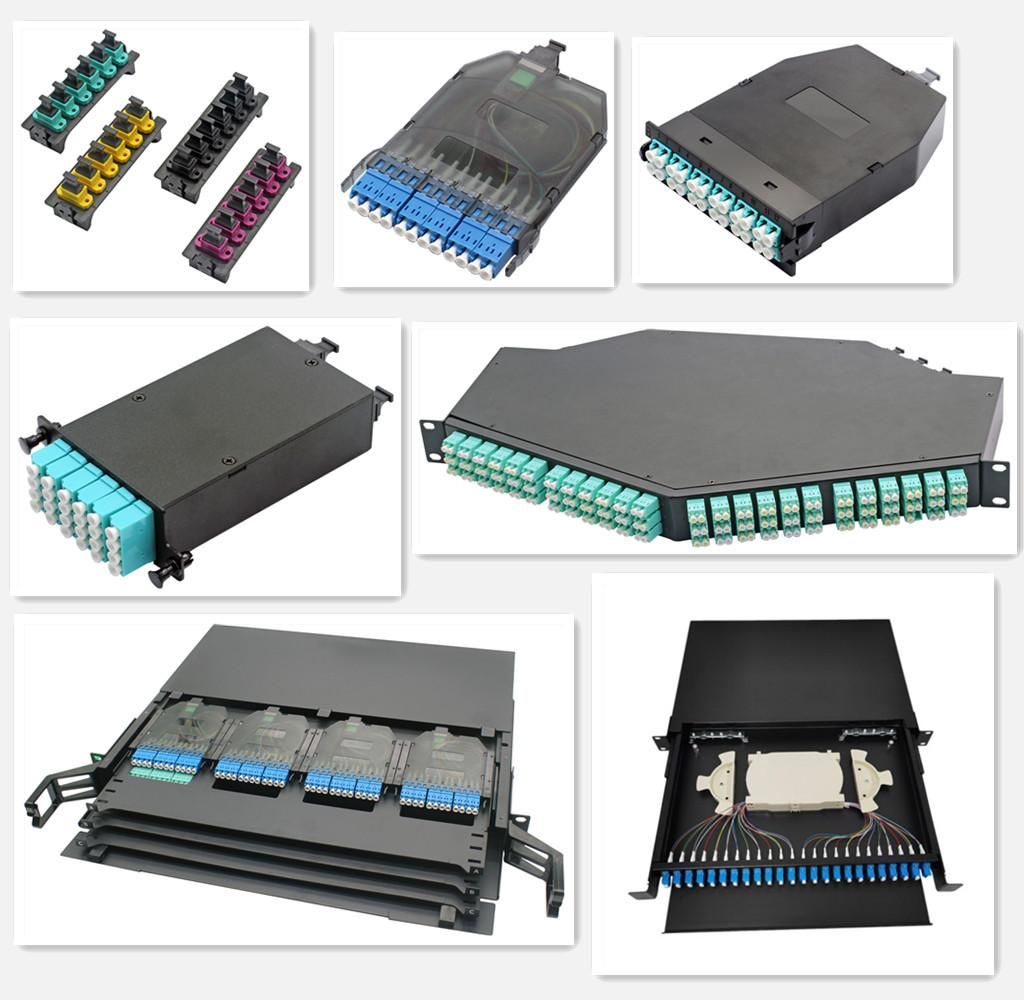

Волоконно-оптические адаптеры LC и решения для патч-панелей

Волоконно-оптические адаптеры или оптоволоконные соединители предназначены для соединения двух волоконно-оптических соединительных кабелей.Оптоволоконный адаптер LC оснащен самонастраивающимся механизмом, предназначенным для установки патч-панелей толщиной от 1,55 до 1,75 мм.Он доступен в одномодовом, многомодовом, симплексном и дуплексном вариантах.Симплексный адаптер LC соединяет одну пару разъемов LC в одном модульном пространстве.В то время как дуплексный адаптер LC соединяет две пары разъемов LC в одном модульном пространстве.

Оптоволоконные патч-панели также известны как оптоволоконные распределительные панели.Размер стойки может быть 1U, 2U и т. д. 1U — наиболее часто используемый размер стойки в центрах обработки данных.Количество портов на оптоволоконной патч-панели фактически не ограничено, их может быть от 12, 24, 48,64,72 и даже больше.Оптоволоконный адаптер LC и коммутационные панели LC идеально подходят для прокладки оптоволоконных кабелей высокой плотности.Оптоволоконная патч-панель LC может быть предварительно загружена или разгружена с помощью оптоволоконных адаптеров LC как для одномодового, так и для многомодового волокна, обеспечивая гибкий и простой способ для серверной комнаты, центра обработки данных и других установок с оптоволокном высокой плотности.

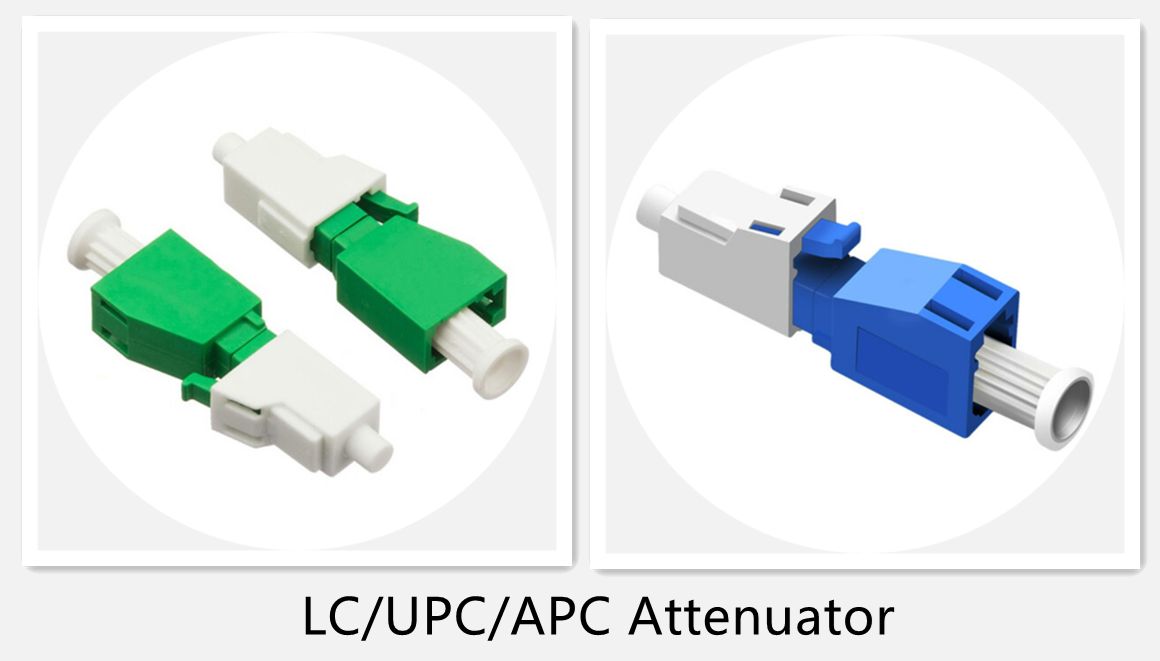

Волоконный аттенюатор LC

Волоконные аттенюаторы LC являются еще одним широко используемым устройством LC.LC-оптический аттенюатор — это пассивное устройство, используемое для снижения уровня мощности оптического сигнала в оптической сети, где используются усилители, легированные эрбием.
